L'inspection des canalisations par caméra est devenue un outil indispensable pour les professionnels du bâtiment et de la plomberie. Cette technologie permet de visualiser l'intérieur des conduites sans avoir à effectuer de travaux invasifs, offrant ainsi un diagnostic précis et rapide des problèmes potentiels. Que vous soyez un spécialiste en canalisation ou un propriétaire curieux, comprendre le fonctionnement de ces caméras d'inspection vous aidera à mieux appréhender leur importance dans la maintenance des réseaux d'assainissement.
Principes fondamentaux de la caméra d'inspection des canalisations
La caméra d'inspection des canalisations repose sur un principe simple mais ingénieux. Elle se compose d'une tête de caméra miniaturisée, fixée à l'extrémité d'un câble flexible et résistant. Ce dispositif est conçu pour être introduit dans les canalisations, permettant ainsi une exploration visuelle détaillée de l'intérieur des conduites.
L'objectif principal de cette technologie est de fournir une vision claire et précise de l'état des canalisations, sans avoir à les déterrer ou à les endommager. Cela permet d'économiser du temps et de l'argent, mais aussi d'effectuer des diagnostics plus précis et moins invasifs.
Les caméras d'inspection modernes sont capables de capturer des images haute résolution et même des vidéos en temps réel. Ces données visuelles sont transmises à un écran de contrôle, où un technicien peut les analyser immédiatement ou les enregistrer pour une étude plus approfondie ultérieurement.
Technologies et composants clés des systèmes d'inspection vidéo
Les systèmes d'inspection vidéo des canalisations sont composés de plusieurs éléments technologiques avancés, chacun jouant un rôle déterminant dans la performance globale du dispositif. Comprendre ces composants vous aidera à mieux apprécier la sophistication de ces outils d'inspection.
Caméras miniatures haute résolution : CCD vs CMOS
Au cœur du système d'inspection se trouve la caméra miniature. Deux technologies principales sont utilisées pour ces caméras : CCD (Charge-Coupled Device) et CMOS (Complementary Metal-Oxide-Semiconductor). Chacune a ses avantages :
- CCD : Offre une meilleure qualité d'image dans des conditions de faible luminosité
- CMOS : Consomme moins d'énergie et permet une intégration plus facile avec d'autres composants électroniques
Le choix entre CCD et CMOS dépend souvent des conditions spécifiques d'utilisation et des préférences du fabricant. Dans les deux cas, ces capteurs sont capables de produire des images de haute qualité, essentielles pour détecter même les plus petites anomalies dans les canalisations.
Éclairage LED adaptatif pour environnements sombres
L'intérieur d'une canalisation est naturellement sombre, ce qui rend l'éclairage crucial pour obtenir des images claires. Les systèmes modernes utilisent des LED (Light Emitting Diodes) pour plusieurs raisons :
- Faible consommation d'énergie
- Longue durée de vie
- Capacité à produire une lumière intense dans un espace réduit
De plus, de nombreux systèmes sont équipés d'un éclairage adaptatif qui ajuste automatiquement l'intensité lumineuse en fonction des conditions rencontrées dans la canalisation. Cela garantit une qualité d'image optimale tout au long de l'inspection.
Câbles de poussée flexibles et résistants
Le câble de poussée est un élément critique du système d'inspection. Il doit être à la fois flexible pour naviguer dans les coudes et les angles des canalisations, et suffisamment rigide pour permettre de pousser la caméra sur de longues distances. Les câbles modernes sont généralement fabriqués à partir de matériaux composites qui allient flexibilité et résistance.
Ces câbles contiennent également les fils nécessaires pour transmettre les images et l'alimentation électrique à la caméra. Certains modèles plus avancés intègrent même des fibres optiques pour une transmission de données plus rapide et de meilleure qualité.

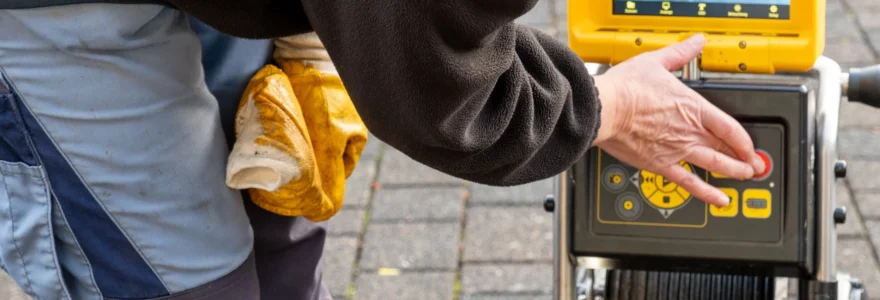

Unités de contrôle et d'enregistrement portables
Les images capturées par la caméra sont transmises à une unité de contrôle portable. Ces unités sont généralement équipées d'un écran haute résolution permettant une visualisation en temps réel des images. Elles offrent également des fonctionnalités avancées telles que :
- Enregistrement vidéo et capture d'images
- Annotation et marquage des points d'intérêt
- Mesure des distances et des diamètres
- Génération de rapports d'inspection
Ces unités de contrôle sont conçues pour être robustes et résistantes aux conditions de chantier, tout en restant suffisamment légères pour être facilement transportables.
Procédures opérationnelles de l'inspection par caméra
L'utilisation efficace d'une caméra d'inspection des canalisations nécessite une approche méthodique et des procédures opérationnelles bien définies. Ces étapes permettent d'obtenir des résultats fiables, mais aussi de garantir la sécurité de l'équipement et des opérateurs.
Calibrage et préparation du matériel d'inspection
Avant chaque inspection, il est important de calibrer correctement l'équipement. Cela implique généralement les étapes suivantes :
- Vérification de l'intégrité du câble et de la tête de caméra
- Test de l'éclairage et ajustement de la balance des blancs
- Configuration des paramètres d'enregistrement
- Synchronisation des mesures de distance
- Vérification de la charge des batteries
Une préparation minutieuse garantit que l'inspection se déroulera sans accroc et que les données recueillies seront précises et exploitables.
Techniques d'insertion et de navigation dans les canalisations
L'insertion de la caméra dans la canalisation est une étape délicate qui requiert de l'expérience et du savoir-faire. Les techniciens doivent être formés aux techniques spécifiques pour naviguer dans différents types de canalisations, qu'il s'agisse de conduites droites, de coudes à 90 degrés ou de jonctions complexes.
La vitesse d'insertion est également capitale. Une progression trop rapide peut entraîner des images floues ou manquer des détails importants, tandis qu'une progression trop lente peut prolonger inutilement la durée de l'inspection. Les opérateurs expérimentés savent adapter leur technique en fonction des conditions rencontrées.
Analyse en temps réel des images et détection des anomalies
L'un des avantages majeurs de l'inspection par caméra est la possibilité d'analyser les images en temps réel. Les techniciens sont formés pour identifier rapidement les signes de problèmes potentiels tels que :
- Fissures ou fractures dans les canalisations
- Obstructions partielles ou totales
- Signes de corrosion ou d'usure
- Infiltrations d'eau ou de racines
Cette analyse en temps réel permet de prendre des décisions rapides sur le terrain, comme l'arrêt de l'inspection pour un nettoyage immédiat en cas d'obstruction sévère.
Cartographie et géolocalisation des réseaux inspectés
Les systèmes d'inspection modernes intègrent souvent des fonctionnalités de géolocalisation. Cela permet de créer une cartographie précise du réseau inspecté, en enregistrant la position exacte de chaque anomalie détectée. Cette cartographie est particulièrement utile pour planifier les interventions futures ou pour maintenir un historique détaillé de l'état du réseau.
Certains systèmes avancés utilisent même des technologies de réalité augmentée pour superposer les données d'inspection sur des plans existants, offrant ainsi une visualisation intuitive et complète de l'état du réseau.
Applications spécifiques et limitations techniques
Les caméras d'inspection des canalisations sont des outils polyvalents, utilisés dans une variété d'applications. Cependant, comme toute technologie, elles ont aussi leurs limites. Comprendre ces applications spécifiques et ces limitations est essentiel pour utiliser efficacement ces systèmes.
Inspection des canalisations d'eaux usées et pluviales
L'une des applications les plus courantes des caméras d'inspection est l'examen des réseaux d'eaux usées et pluviales. Ces inspections permettent de détecter des problèmes tels que :
- Accumulation de sédiments ou de débris
- Déformations ou effondrements partiels des conduites
- Raccordements défectueux ou mal alignés
- Infiltrations d'eaux parasites
Ces inspections sont capitales pour prévenir les débordements et maintenir l'efficacité des systèmes d'assainissement urbains.
Détection de fuites dans les réseaux d'eau potable
Les caméras d'inspection jouent également un rôle important dans la détection des fuites dans les réseaux d'eau potable. Bien que les fuites elles-mêmes ne soient pas toujours visibles directement, les caméras peuvent détecter des signes révélateurs tels que :
- Zones de corrosion avancée
- Fissures ou microfissures dans les conduites
- Joints défectueux ou desserrés
La détection précoce des fuites permet non seulement d'économiser des ressources précieuses, mais aussi de prévenir les dommages potentiels aux infrastructures environnantes.
Évaluation de l'état des conduites de gaz
L'inspection des conduites de gaz requiert des équipements spécialement conçus pour fonctionner en toute sécurité dans des environnements potentiellement explosifs. Les caméras utilisées dans ce contexte sont généralement certifiées intrinsèquement sûres et permettent d'évaluer :
- L'intégrité structurelle des conduites
- La présence de corrosion ou de dégradation des matériaux
- L'état des joints et des raccords
Ces inspections sont déterminantes pour prévenir les fuites de gaz et garantir la sécurité des réseaux de distribution.
Contraintes liées aux coudes et aux obstructions
Malgré leur sophistication, les caméras d'inspection ont des limites techniques, particulièrement dans les canalisations complexes. Les principaux défis incluent :
- Navigation dans les coudes à angle droit ou les jonctions en T
- Progression à travers des obstructions partielles
- Inspection de conduites de très petit diamètre
Pour surmonter ces limitations, les fabricants développent constamment de nouvelles technologies, comme des têtes de caméra articulées ou des systèmes de propulsion avancés.
Interprétation des données et diagnostic des problèmes de canalisation
L'interprétation des données recueillies lors d'une inspection par caméra est une étape importante qui requiert expertise et expérience. Les techniciens qualifiés doivent être capables de distinguer entre les anomalies bénignes et celles qui nécessitent une intervention immédiate.
L'analyse des images et des vidéos permet de classifier les problèmes rencontrés selon leur gravité et leur urgence. Par exemple :
| Niveau de gravité | Exemples de problèmes | Action recommandée |
|---|---|---|
| Faible | Légère accumulation de sédiments | Surveillance régulière |
| Moyen | Fissures superficielles | Planification d'une intervention à moyen terme |
| Élevé | Effondrement partiel, fuite active | Intervention immédiate requise |
Les logiciels d'analyse avancés peuvent aider à quantifier l'étendue des dommages et à prédire l'évolution probable des problèmes détectés. Cela permet aux gestionnaires de réseaux de prioriser les interventions et d'optimiser les budgets de maintenance.
Notez que certains problèmes détectés lors d'une inspection par caméra peuvent être couverts par une prise en charge par l'assurance dégât des eaux. Il est donc recommandé de conserver soigneusement les rapports d'inspection et les images pour d'éventuelles déclarations de sinistre.
Évolutions technologiques et futures innovations dans l'inspection vidéo
Le domaine de l'inspection vidéo des canalisations est en constante évolution,
- Intelligence artificielle et apprentissage automatique : Ces technologies sont de plus en plus intégrées aux systèmes d'inspection, permettant une analyse automatisée des images et une détection plus rapide et précise des anomalies.
- Réalité augmentée et virtuelle : L'utilisation de ces technologies permet une visualisation plus immersive des données d'inspection, facilitant la compréhension et l'interprétation des résultats.
- Drones sous-marins : Pour les canalisations de grand diamètre ou les réservoirs, des drones aquatiques équipés de caméras offrent de nouvelles possibilités d'inspection.
- Capteurs multifonctions : Les nouvelles générations de caméras intègrent souvent des capteurs supplémentaires (température, pression, détection de gaz) pour une analyse plus complète.
Ces avancées technologiques promettent d'améliorer la qualité et l'efficacité des inspections et de réduire les coûts et les temps d'intervention. Par exemple, l'utilisation de l'IA pour analyser automatiquement les heures de vidéo d'inspection pourrait réduire le temps nécessaire pour produire des rapports détaillés.
De plus, la miniaturisation continue des composants électroniques permet le développement de caméras toujours plus petites et plus performantes, capables d'accéder à des espaces auparavant inaccessibles. Cela ouvre de nouvelles possibilités pour l'inspection des réseaux complexes ou vieillissants.
Enfin, l'intégration croissante des données d'inspection dans les systèmes de gestion des actifs et les plateformes de smart city permet une approche plus proactive de la maintenance des infrastructures. Les gestionnaires de réseaux peuvent ainsi anticiper les problèmes potentiels et optimiser leurs interventions, réduisant les perturbations pour les usagers et les coûts à long terme.
En conclusion, l'inspection par caméra des canalisations est un domaine en constante évolution, combinant des technologies de pointe pour offrir des solutions toujours plus efficaces aux défis de la gestion des infrastructures urbaines. Que vous soyez un professionnel du secteur ou un propriétaire soucieux de l'état de vos canalisations, rester informé de ces avancées vous permettra de prendre des décisions éclairées pour la maintenance et la préservation de vos réseaux.
